Sinyal Mükemmelliği Perspektifleri

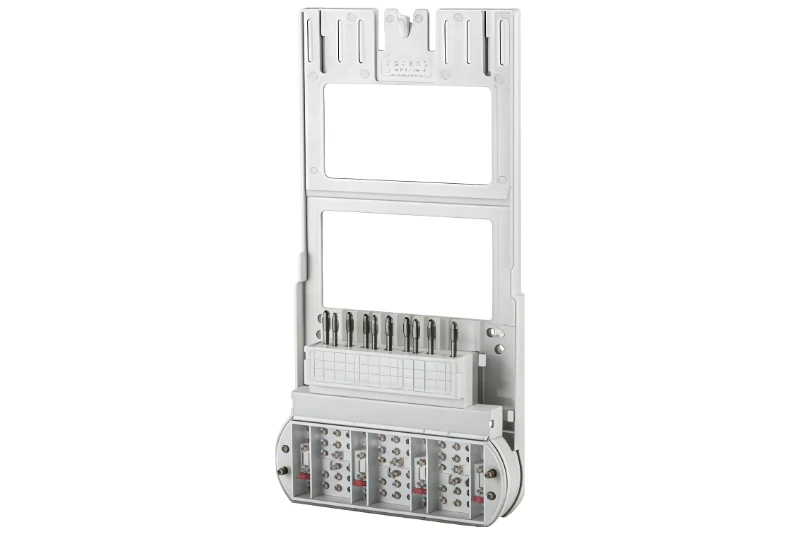

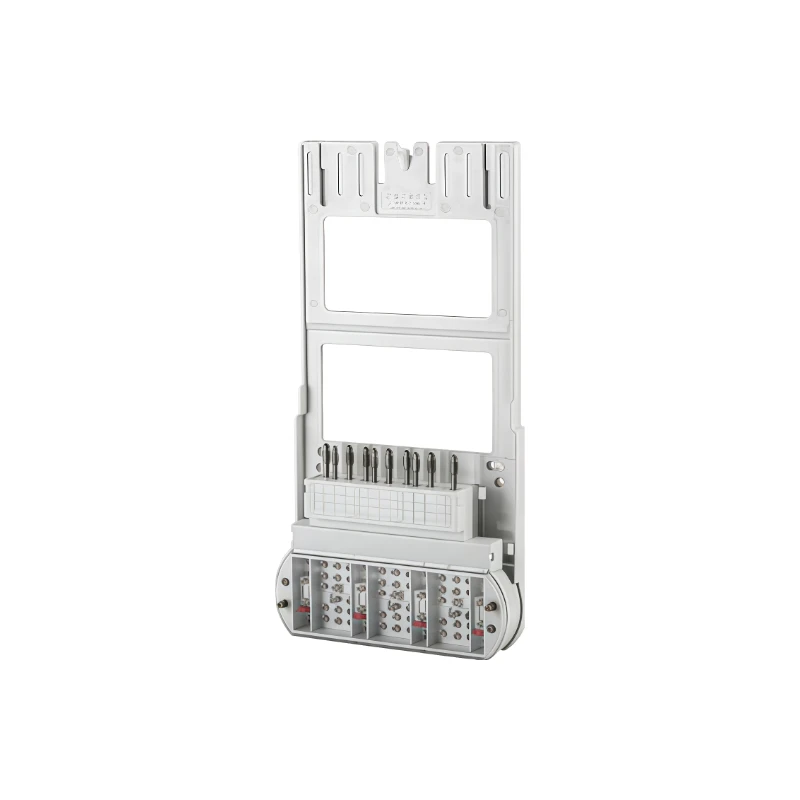

Modern şebeke izleme ve otomatik koruma rölesi hücrelerinde, akım trafosunun (CT) ikincil kablo dizilerine elektromanyetik gürültü bağlantısı, ölçüm hassasiyetini ciddi şekilde bozar. Bu, devre kesicilerde feci yanlış açmaları tetikleyebilir. Bu operasyonel tehlikeye karşı koymak için, bu düşük-geçişli 6A üç-fazlı filtreleme bağlantı bloğu, A-N, B-N ve C-N kanallarını tek bir ekranlı modülde birleştirir. Dijital mikroişlemcilere temiz analog sinyaller sağlar ve ayrık ikincil kablolama raylarının alanını ve işçiliğini ortadan kaldırır.
Benzersiz Mühendislik Parametreleri
Ultra-Düşük Bozulma Devre Çekirdeği: Dahili LC filtreleme bileşenleri, standart CT yük sınırlarını koruyarak ihmal edilebilir giriş empedansı ekleyecek şekilde tasarlanmıştır. Katı IEC 61869-2 yardımcı program parametrelerine uygun olarak, 1 dereceye eşit veya daha az ultra-hassas faz kaymasını ve %0,5'in altında toplam bileşik oran hatasını korur.
Polimer Polikarbonat İzolasyon Tabanı: Termal stres altında kırılan geleneksel kırılgan plastiklerden uzaklaşan gövde yapısına, yüksek-moleküler polimer polikarbonat enjekte edilmiştir. Bu,-parçalanmaya karşı muazzam darbe direnci, küflenmeyi engellemek için sıfır ortam suyu emme ve UL94 V-0 yangın geciktirme derecesi sağlar.
Titreşim-Bağışıklık Kombo Vida Tünelleri: Terminal blokları, gelişmiş bir kompozit kombinasyon yuvası vida düzenini kullanır. Saha ekipleri, düz düz uçlu veya çapraz tornavidalar kullanarak 0,5 mm²'den 4 mm²'ye kadar ikincil kabloları yerleştirerek makine-zemindeki mikro titreşimlere direnen düşük-dirençli temas yolları oluşturabilir.
Geniş Bant İletimli Gürültü Girişi Koruması: 50Hz'den 1MHz'e kadar 30dB'ye eşit veya daha büyük kararlı, doğrulanmış bir ekleme kaybı sağlar. Bu performans, yakındaki değişken frekanslı sürücüler (VFD'ler) ve taşıyıcı radyolar tarafından oluşturulan yüksek-frekanslı EMI'nin hassas sayaç kartlarını bozmasını engeller.
Teknik Parametreler
| Parametre | Değer |
| Nominal Akım | 6 A sürekli (1 A / 5 A CT sekonder için uygun) |
| Nominal Gerilim | 660 VAC (yalıtım) |
| Kanal Sayısı | 3 (A‑N, B‑N, C‑N) |
| Filtre Topolojisi | Alçak geçişli LC (CT sinyal bant genişliği için optimize edilmiştir) |
| Ekleme Kaybı (tipik) | 30 dB'den büyük veya eşit (50 Hz – 1 MHz) |
| Faz Kayması @ 50 Hz | 1 dereceye eşit veya daha az |
| Bileşik Hata | %0,5'ten az veya buna eşit |
| Tel Aralığı (bakır) | 0,5 mm² – 4 mm² |
| Terminal Tipi | Boru biçimli vida (tork 0,5 N·m'den büyük veya eşit) |
| Muhafaza Malzemesi | bilgisayar |
| Çalışma Sıcaklığı | -25 derece – +85 derece |
| Depolama Sıcaklığı | -40 derece – +105 derece |
| Montaj | Panel montajı (vida) veya isteğe bağlı DIN ray adaptörü |
| Sertifikalar | CE, RoHS, IEC 61869‑2 (doğruluk) |
Stratejik Dağıtım Mekanları
Çok-kiracılı akıllı-şebeke ölçüm dizileri, elektrik santrali koruma rafları ve endüstriyel şalt donanımı ağları için optimize edilmiştir. Standart panel varlık alanı gereksinimlerini %50 oranında azaltır ve ana kasadaki önceden işaretlenmiş bağlantı işaretleyicileri aracılığıyla küme sorunlarını gidermeyi basitleştirir-.
Uluslararası Doğrulama İşaretleri
Katı küresel kalite yönergelerine tamamen uygun olarak üretilen bu ünite, resmi Çin Zorunlu Sertifikasyonu'na (CCC), CE işaretlerine ve RoHS güvenlik izlenebilirliğine sahiptir. Yardımcı harici kontrol voltajı hatlarına ihtiyaç duymadan,-uzun süreli güvenilir hizmet sağlar.
